自上世紀70年代以來，中國的放療產品事業取得了很大的發展，在歷經北京醫療器械研究所、廣東威達醫療器械集團公司、山東新華醫療器械有限公司、揚州海明醫療器械公司、沈陽東軟醫療系統有限公司，以及眾多后起之秀如上海聯影、廣東中能等為代表的國產放療設備供應商的不懈努力之下，在清華大學等科研單位的大力支持下，目前國內的放療產品技術研究水平取得了長足的進步，在技術的先進性、質量的可靠性、產品的一致性和穩定性方面都得到了不同維度的飛躍性的進步。
通過對醫用加速器、TPS（放射治療計劃系統）、CT-SIM（CT模擬）機、X線模擬機、后裝機、電動多葉光柵、三維劑量場分析系統、X-刀、三維移動激光燈、RTIS（放療信息系統）、OIS（腫瘤信息系統）、各種定位輔助固定裝置的不斷投入和研制，國產放療設備已經形成了一個完整的產品供應體系，具備了提供整套放療解決方案以服務于患者治療的能力。
更為可喜的是，這些年不斷在質子重離子治療方面的投入，為患者腫瘤治療又提供了一大重要手段！
進入21世紀后，從國際領域的范圍來看，醫用加速器發展得特別快，可以用眼花繚亂來形容近些年的加速器方面的發展。但是如果我們總結醫用加速器的發展歷程，我們依然可以梳理出來加速器的發展脈絡和發展維度。
即無論加速器怎么發展，實際上都是沿著以下三條主線：
精準：即IGRT方向的差異化演進，主要解決的是治療準確性的問題，關注的是靶區的實際大小、實時邊界形狀和在人體中的實際時空位置，重點解決的是“所見即所治”。
精確：臨床技術與手段的差異化演進，主要解決的是照射劑量場和腫瘤靶區組織立體適形和生物適形、靶區內劑量分布均勻的問題，重點解決的是“所治即所見”。
關注用戶體驗：在此基礎上，衍生出來我們?cè)谌绾螡M足用戶使用舒適度的方向上的差異化演進，即關注用戶（廣義性質的）使用體驗。
下面對這幾個方面予以詳細介紹。
精 準
所謂精準，準確地說是關于IGRT方面的發展，即放療結合影像，準確告知腫瘤治療過程中它的位置、形狀、大小，以便調整加速器射線的輻照方向以及強度，使得射線準確的包裹腫瘤而避免傷及無辜。
以前的傳統的加速器，基本上通過模擬機定位（X線模擬機或CT模擬機或模擬解決方案）以后，將腫瘤靶區的位置通過在人體外表上的標記予以呈現，并借助之拉票機房?jī)?nèi)的固定激光燈來定位靶區位置。
由于實際治療過程中靶區的實際位置與靶區標記位置存在無法對應的情況，因此實際上這種定位的方法還是被歸屬于盲打治療階段。樣式見下圖。其特點是：
一般采用懸臂結構；
定位擺位方便。
▲ 模擬機定位
到了上世紀90年代，為了解決腫瘤靶區的定位問題，先后發展了EPID、動態X線、CT等圖像引導設備，我們將這種圖像引導的加速器治療技術稱為IGRT。具體情況介紹如下。
1
EPID引導
EPID實際上是一種能夠承受MV級高能射線照射的二維X線平板探測器，其圖像引導的特點是：
MV射線錐形束成像，軟組織圖像模糊，只能利用骨骼影像和模擬機系統傳過來的圖像做配準，主要用于擺位驗證；
2D影像（拍片模式）；
理論上可任意選擇拍片角度操作簡單，成本低、容易實現，既可以離線校正驗證射野的大小、形狀、位置和患者擺位，也可以直接測量射野內劑量，是一種簡單實用的二維影像驗證設備。
缺點是該模擬過程中常常無法直接或完整看到腫瘤侵犯范圍，通常需要借助骨、氣腔和體輪廓線等標志等來間接確立放療臨床靶區。應用該種技術進行放療模擬定位時存在諸多的問題。主要表現在：
所獲得影像是二維的，前后位影像重疊失去了諸多前后位解剖學信息；
無法勾畫出腫瘤和正常組織和器官幾何體積；
基本無法進行三維治療計劃設計和劑量分布的顯示；
無法與其它來源影像進行融合來共同確定腫瘤的臨床靶區。
因此，該種影像用于惡性腫瘤放療特別是根治性放療的計劃設計存在很大限制。但由于獲得該影像經濟實惠，影像的整體感強，連續采集能獲得動態信息，因此目前該種影像多用于姑息性治療靶區確定和用于治療計劃設計、實施等方面的驗證。
但是，隨著技術的發展，基于非晶硅平板探測器的EPID，可以直接測量射野內劑量，是一種快速的二維劑量測量系統，用EPID系統進行劑量學驗證的研究開始不斷增多，逐漸興起并推向臨床。相信EPID會迎來DGRT的春天。
▲ EPID引導
2
CBCT圖像引導
CBCT系統實際上是一個X線系統動態平板。CBCT獲取數據的投照原理和傳統扇形掃描CT不同，X線球管以較低的射線量圍繞患者做環形DR（數字式投照），獲得的圖像數據在計算機中重建后進而獲得三維圖像。
從成像結構看，CBCT用錐形束X線掃描代替常規診斷CT的扇形束掃描；與此相對應，CBCT采用一種平板探測器來代替常規診斷CT的線狀探測器。
因?yàn)閿?shù)據獲取的方式不一樣，常規診斷CT的投影數據是一維的，重建后的圖像數據是二維的，后處理工作站上的三維圖像是連續多個二維切片堆積而成的；CBCT的投影數據是二維的，重建后直接得到三維圖像。
顯然，CBCT采用錐形束X線掃描可以顯著提高X線的利用率，只需旋轉360度即可獲取重建所需的全部原始數據，其特點是：
kV射線錐形束成像，通過軟件圖像重建，呈現3D影像和DRR圖像，即錐形束CT；
可360°旋轉，部分設備突破360°；
由于利用的是錐形束和KV平板，射線散射較大，圖像清晰度有限；
可以做組織彈性配準，由于器官邊沿分辨度不高，精確度有限。但是對于部分組織例如頭部等器官，骨骼剛性配準就比較精確；
適合三位配準和二維配準；
成像軟組織分辨率和空間分辨率均比較差，成像劑量要比常規診斷CT高一個數量級別。
▲ CBCT引導
3
CT引導
從某種程度上來說，CT引導是真正意義上的IGRT。
CT影像是組織影像，不僅包含組織器官的位置信息，也包含組織器官的密度信息，因此它不但能夠做圖像位置定位，還能夠利用CT影像對治療計劃進行離線調整。其特點如下：
能提供3D和2D圖像組織配準；
成像速度快，圖像質量好；
CT不僅能提供靶區位置、體積、結構信息，最主要的還能夠提供組織密度信息，提供放療計劃修正的便利，部分承擔CT模擬機的功能。該能力在分次放療中，可根據腫瘤退縮或周圍器官變化做適應性計劃優化甚至分次治療過程中的再計劃。這是CT-linac的最大的優點。
其缺點是CT掃描層面和加速器治療層面不同面，因此導致通過CT的擺位和定位位置校正確認后，患者還需要挪動位置，挪動后的位置精度無法確認和驗證。
▲ 西門子的CT引導加速器（面對面方式）
▲ 上海聯影醫療的CT引導加速器（前后緊貼式）
4
雙X線系統正交影像引導
這種成像技術把兩套kV級X線以正交的角度安裝，同時對病人進行照射。先在病人體內植入金球或者以病人骨性標記為配準標記。使用治療室內兩個交角安裝kV級X線成像系統，等中心投照到患者治療部位，追蹤金屬標志的位置變化，或者根據拍攝的低劑量骨骼圖像，與先前儲存在計算機內的圖像進行比對，以便決定腫瘤的正確位置, 并將數據輸送至控制加速器的計算機中用以控制加速器的工作。
與EPID MV級射線攝野片相比，骨和空氣對比度都較高,軟組織顯像也比較清晰。
目前主要是賽博刀(Cyber knife)系統在使用這種方式，當然也有在以前的不具備IGRT功能的常規加速器系統中增加這樣一套定位系統的，例如江蘇瑞爾醫療科技公司就主要從事類似的雙X線圖像引導系統的研制和安裝使用，并取得了不錯的反響。
▲ Accuray(安科銳)公司的雙X線正交圖像引導系統
5
MV級的扇形束CT影像引導
這種機型比較少，主要是TOMO在采用這種圖像引導方式，如下圖。

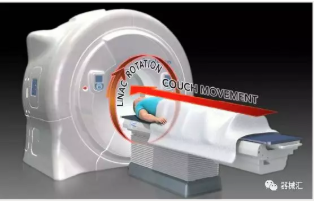

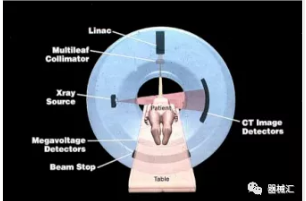

▲ Tomotherapy的MV級射線扇形束圖像引導系統
采用這種方式來做圖像引導其實也是一種無奈。這種機型最初的設計其實是含有CT影像系統的，且CT掃描層面和治療層面是共面的?？墒强紤]到CT成像和加速器治療兩者之間的系統要求差異較大，例如轉速。要解決這個問題，整體結構和系統會極其復雜，于是無奈將CT系統減掉，變成了現在我們看到的這樣子。
也就是說，最初的設想，TOMO其實也是想用kV級射線來做圖像引導的。但是實際上由于實現起來難度很大，所以不得已才直接采用加速器的MV射線來做圖像引導。不過考慮到6MV射線對人體傷害過大，就將6MV射線能量降低到3.5MV，以降低圖像成像過程中對正常組織的傷害程度。這款機型在是在美國威斯康辛研制出來的，但是在美國本土銷售得并不好，在中國大陸反到比較受歡迎和鐘愛。個中原因耐人尋味。
6
MRI引導
在放療過程中，靶區組織的位置和結構形狀會根據治療過程、人體應激反應、呼吸、情緒等因素隨時間而變動，這就導致了靶區的3D信息是不夠的，還需要加入時間因子，然后實現實時圖像引導，實時放射治療。
無論是EPID還是CBCT或者普通CT引導，目前都做不到實時圖像引導放療。或者是因?yàn)槌上駮r(shí)間較長，或者是因?yàn)槌上窈椭委熯^程不同步，或者是因?yàn)橛跋窠嵌扰c治療角度存在固有偏差。
這樣要實現呼吸門控治療，一般都是通過以下兩種實施：
紅外監控呼吸幅度；
通過4DCT采集呼吸時相規律然后納入到治療計劃中。
前者屬于間接監控腫瘤靶區隨呼吸的運動，誤差較大；后者則是將靶區隨呼吸運動的變化抽象化和簡單化，沒有考慮靶區隨呼吸運動的頻率及幅度在不同時間和條件下的會有不同呈現的復雜性。
就目前而言，只有MRI有機會提供了這一種實時成像的可能。
同時，由于MR是一容積性影像采集裝置，能獲得高空間分辨率和高對比度任意層面和方向的解剖影像，尤其是對于確定頭頸、中樞神經、脊髓和軟組織等部位腫瘤臨床靶區有極大幫助。
由于MR成像取決于物質的質子密度，T1加權、T2加權和血管流空效應，因而MR較CT影像含有豐富的信息，而且磁共振檢測序列的選擇和優化可有效地提高腫瘤與周邊正常組織的區分能力，因而MR是顯示組織密度對比差異小的區域，如頭頸、中樞神經、脊髓、軟組織、宮頸、前列腺以及骨轉移處腫瘤臨床靶區的一種重要手段。
和CT等不同，MRI可以通過梯度場的變化提供任意方向的2D圖像，且圖像的成像速度快，1幀不超過10ms，這就相當于實時影像了，目前這種2D圖像主要用于門控系統，實際上放療呼吸門控或跟蹤要求時間尺度是300ms（~0.1個呼吸周期），這包括圖像采集、重建靶區、勾畫（判斷）、開關射線，這樣圖像重復率至少需要4ftps，圖像延遲不超過100ms，MRI完全滿足這種需要。
MRI-Linac機器主要有四家在做：
醫科達(Elekta)的 Unity (1.5 T)
ViewRay的MRIdian (0.35 T)
The Australian MRI-Linac program (1.0 T)
MagentTx Aurora-RT (0.5 T)

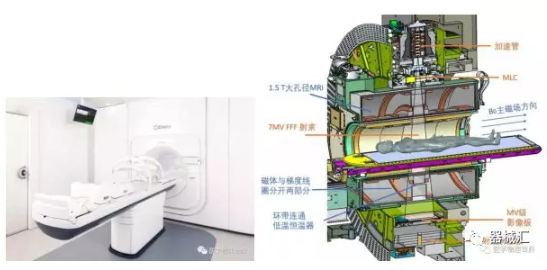

▲ 醫科達(Elekta)的 Unity

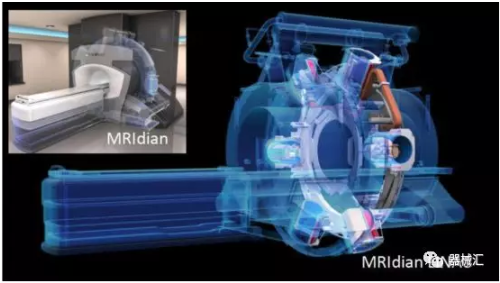

▲ ViewRay的MRIdian
MRI引導的優點：
無附加劑量、軟組織對比度高、可以進行治療中引導。
實時 MRI引導軟組織擺位和在線劑量預測 ：病人每日治療的擺位可直接利用 MRI 影像針對靶區位置做定位，讓對位更精準，并且病人在治療床上，能利用門卡預測當前放療將要投遞的劑量。
術中適應性放射治療(on-table Adaptive RT)：在分次放療中，根據腫瘤退縮或周圍器官變化做在線適應性計劃優化； 直接使用MR圖像進行物理劑量計算存在困難：MR上的像素量與物質內質子有關而與核外的電子密度不相關，因而無法直接利用磁場信號進行物理劑量的計算。解決此問題辦法有兩個，一是將MR影像融合疊加到CT影像上，用MR和CT影像進行靶區的勾畫，用CT影像中CT值進行物理劑量計算；二是通過數學模型將磁共振信號轉變成電子密度用于劑量的計算。
治療中實時追蹤腫瘤(Real-Time Tracking)：治療全程連續造影，系統透過軟組織追蹤和自動化的射線控制，當腫瘤組織移動超過醫師定義的追蹤界限，射線會自動暫停照射，當靶區移回界線內的范圍，治療會自動恢復。
7
PET引導
目前在海外，已經有研究單位在研究PET引導放療的技術。
PET是一種新型發展迅速的能檢測腫瘤和正常組織代謝差異的功能性影像學技術，其基本原理是將利用能發射正電子的放射性核素（如18F、11C、15O和12N）標記到某種物質上，將這些物質注射到人體內，通過體外裝置進行檢測并進行顯像，可以靈敏準確地定量分析腫瘤能量代謝、蛋白質合成、DNA復制增殖和受體分布等。目前，較為常用的為18F和11C標記的顯像劑。
由于PET 可以用于測定腫瘤細胞代謝狀況，并可以定量和三維顯示腫瘤內諸如乏氧、增殖、新生血管狀態、凋亡和性激素受體狀態等生物學信息的一種新的功能性影像技術。
從理論上推測它可用于捕捉活體內腫瘤生物學信息并將其用于指導放療計劃的設計。
然而，PET影像用于腫瘤臨床幾何靶區確定時尚存在一些問題：
相比于CT和MR影像，現有PET影像分辨率仍較低（僅2mm～7mm），解剖結構顯示較差；
影像分辨率仍較低；
影像掃描方式需要改進，目前無法實現連續步進式掃描，這樣會丟失部分組織信息；
目前尚無定量客觀反映實體瘤大小。
總之，時至今日——
放射治療是建立在影像基礎上的系統工程。
現有影像引導設施為放療計劃精確實施提供了一定的保證。
不同來源的影像為腫瘤放療靶區確定提供了不同信息，多種影像共同參與將有助于提高靶區設計的精確性。
功能性影像具有臨床應用巨大的潛力，也是腫瘤放療個體化設計依據的重要來源。
需要注意的是，放療設備的本質還是放療，不是診斷。兩者之間的重要性權重應該處于合適的位置。片面追求影像的先進而忽視了放療技術的發展，一定會對放療設備發展本身帶來其他問題。另外一個問題是考慮到影像系統主要還是為治療系統進行定擺位，因此單純就這一點而言，影像成像層面和加速器治療層面共面時其系統性誤差能大大縮小。反之其由于部件運動（例如CT-linac定位和擺位過程中治療床的轉動或前后移動）帶來的固有誤差難以通過軟件算法以及機械結構的設計來予以保證。對于這一點希望大家有一個清醒的認識。
總體而言，核磁已經接近實時軟組織成像，這種邊看邊打的方式極大地提高了放療的準確性，既然已經能夠?qū)崟r(shí)看到并定位腫瘤，影像引導技術是不是可以說已經摸到了天花板呢？這個方向的下一階段發展路線理論上恐怕很難再有創新性空間?；蛘哒f，如果還希望在這個方向繼續發展下去，成本與代價也會推高到市場難以承受的地步。
精 確
精確的概念推廣，主要來源于用多葉準直器（多葉光柵，即MLC）來從事適形治療后興起的概念，主要陳述的是CRT（適形放療）、3D-CRT（3D適形放療）、SRT、S-IMRT（靜態調強）、D-IMRT（動態調強）、VMAT（容積旋轉調強）等放療技術的發展和應用。至于是否可以將筆形束治療技術應用如SRS治療技術概念也納入這個概念里，目前沒有定論，但是也沒有人反對。我的意見是它們都是精確放療的技術手段。
不管怎么樣，我們的精確放療的前提條件都是基于將腫瘤組織假定為剛性的、固定位置的、密度均勻的靶區組織。只有在這一個前提下，我們對腫瘤靶區的定義（位置、體積、形狀）和放療計劃的制定才變得可知、可信也可控。
整體而言，對于治療而言，目前存在三種治療射線形態，即錐形束、扇形束和筆形束，其中以錐形束治療最為主流。三種不同的射線成野方式，決定了相對應的臨床技術在不同的道路上發展。
先來看錐形束的放療技術的發展。我們知道，從加速管出來的射線之所以能形成不同的射線形狀，其實主要是由準直器形狀決定的。

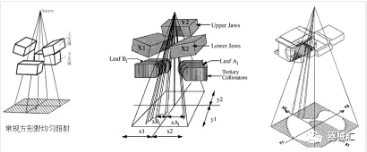

形成錐形束的是如下圖所示的二維多葉光柵，葉片的運動主要由螺旋電機來驅動：
等中心平面內，錐形束的射野現在一般是40cm*40cm，個別的是28cm*28cm（例如Halcyon）。以前的常規傳統加速器，35cm*35cm比較常見。

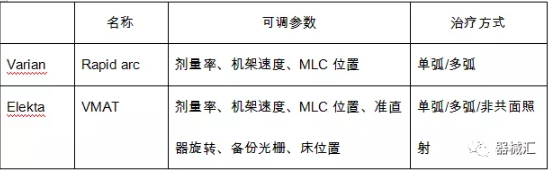

下表主要是關于錐形束加速器臨床技術的發展演變情況。
（點擊圖片可放大觀看）

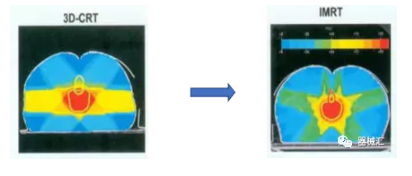

如果從劑量場的分布角度來看，這些技術之間的臨床表現差異也是很大的，我們先來整體了解三維適形和三維調強的劑量場分布差異：
很明顯，從上圖看出，5野的IMRT和傳統的6野三維適形相比較，前者提高了對腫瘤形狀的適應性。紅色區為95%的等劑量線包括范圍。
那么，VMAT和IMRT相比有什么不同？旋轉調強技術是近十年來最具有臨床價值的放療技術之一。它將弧形治療和動態調強治療技術合二為一，發展和創造出來一種新型的臨床技術。
這方面的技術應用，典型機型可能是Varian的TureBeam和Elekta的Axesse機型。
▲ Varian的TureBeam
▲ Elekta的Axesse
除了錐形束的旋轉調強之外，還有利用筆形束從事立體定向放射治療的射波刀（Cybro-knife），以及利用扇形束做IMRT治療的Tomotherapy系統，這些都是在臨床技術進行差異化設計的比較成功的案例。

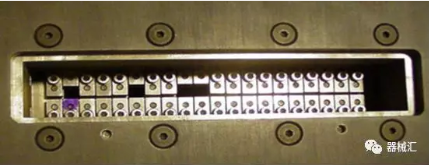

錐形束主要由二維MLC形成，扇形束則是由一維二元光柵形成了，二元光柵葉片的運動主要由氣動裝置來驅動，只有開合兩種位置狀態：
第一個廣泛使用的商售扇形束IMRT系統是由NOMOS公司生產的Peacock。此技術是把一個狹長的準直器裝到傳統的機器上面，得到大約20cm寬、1-4cm長的扇形束。隨著機架的旋轉，扇形束能夠在患者的橫截面上形成一個條狀的照射野。在機架旋轉過程中，準直器的葉片在計算機的控制下進出，來調節每個扇形部開或關的時間，達到調強的目的。如果要治療整個靶區，就需要順序照射若干個窄條野。為避免窄條野間連接處出現較大的劑量錯誤，就要保證治療床運動精確性，這要由廠家提供的叫做“Crane”的治療床步進完成。
另外一個采用扇形束治療的就是Tomotherapy專用加速器了。Tomo加速器的二元光柵，葉片位置有三個，1cm/2.5cm/5cm，因此扇形束在等中心平面內形成的最大射野面積是40cm*5cm。最小射野面積只有0.3cm*1cm。實際治療的時候，其有效治療范圍達40cm ×160cm。
因?yàn)樯刃问{(diào)強的原理和傳統加速器不一樣，所以應用于錐形束的TPS系統不能直接應用于扇形束治療計劃。該TPS只能使用Accuray公司提供的專用TPS，在做治療計劃時需要考慮如下因素：
重要靶區的處方劑量
射野寬度（Field)
螺距（Pitch)
調制因子（MF）
各劑量限定的優先權重
TOMO相對于傳統療法，最大的優點是腫瘤適形度更高。腫瘤劑量強度調整更為精準，腫瘤周圍正常組織劑量調節比較精細。該系統集成治療計劃、劑量計算、兆伏級CT掃描、定位、驗證和螺旋放射功能于一身。治療擺位和驗證自動化程度較高。
早期在常規加速器上要形成筆形束，主要用限光筒，也就是在加速器配置限光筒和立體定位頭架，這就是曾經風行一時的X刀。
但是X刀由于精度的難以保證，更主要的是加速器和X刀在醫院屬于不同的科室，X刀屬于立體定向放射外科設備，屬于神經外科，加速器屬于放療科，兩者從屬于不同的科室，結合后沒有在市場上形成化學反應，最著名的筆形束設備其實就是專用于立體定向放射外科的伽馬刀了。因?yàn)椴粚儆诩铀倨?，我這里就不展開論述。

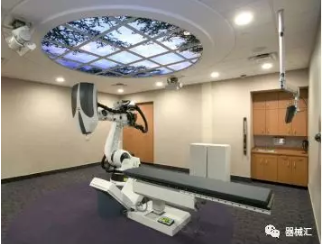

和TOMO同時發展起來的CyberKnife其實也是一種X刀系統，不過它是一種專用于立體定向放射外科的放療設備。
和伽馬刀類似，筆形束治療，采用的都是等中心點聚焦模式。筆形束治療腫瘤的直徑不大于6cm，且主要用于腦部治療。這樣，筆形束對小腫瘤的治療已經被證明其有效性是得到行業認可的。但是近些年隨著IGRT的發展和應用，有將筆形束用于體部大腫瘤治療的拓展其臨床領域的趨勢。但是隨之而來的問題是，如果用筆形束治療體部大腫瘤，至少在治療效率方面將自身處于極為市場中的不利的地位。
筆形束治療一般采用大分割臨床技術，也就是說大分割放療在筆形束治療中取得了大量的臨床數據，有助于我們對大分割進行進一步的研究、利用和推廣到扇形束和錐形束放療中。
需要提出的是，筆形束和扇形束基本上利用的都是FFF的射線，沒有FF射線模式。因?yàn)镕FF模式能夠顯著提升射線劑量率，因此目前錐形束也在逐步采用FFF模式進行臨床應用。
不過在這里需要提及的是，不要把臨床方案和臨床技術能力進行混淆。例如上面提到的比較受人重視的大分割技術，本質上是一種臨床或者說是治療方案。它的實現本身不是一種需要在加速器進行特別設計的臨床功能和技術。但是支持這種大分割放療后帶來的用戶體驗方面的技術改進，例如錐形束設備的FFF，那就是另外一種關注點了。
上面提及的所有的臨床治療技術，都是基于腫瘤組織是剛性和固定位置的前提下進行的技術的演進。但是由于實際上腫瘤組織存在很大的柔性且具備一定的（自我或被動）運動性，且隨著治療的進行，腫瘤的體積和形狀也在發生改變，因此，我們必須對腫瘤靶區的定義進行修正，引進靶區勾畫PTV概念、追求實時追蹤放療、4D時相/呼吸門控放療、自適應治療等技術手段，都是對腫瘤基于剛性概念等條件下的計劃和治療過程進行的修正、補充和優化。采用的手段有超聲實時引導、紅外門控、MRI實時引導、視頻影像實時引導、X線實時引導等等。
作為放射放療領域的三大先鋒（瓦里安、醫科達、安科銳）之一，瓦里安在開發Halcyon?之前，調研了超過100家腫瘤醫院，來考察他們關于在5到10年時間內運營一家放療機構的主要挑戰在什么地方。除了技術層面的問題，調研者們總結了三個尚未解決的困難：
如何擴大獲得高質量治療的需求？
如何簡化操作流，減輕醫生的工作？
如何改善治療環境，增加病人的舒適度？

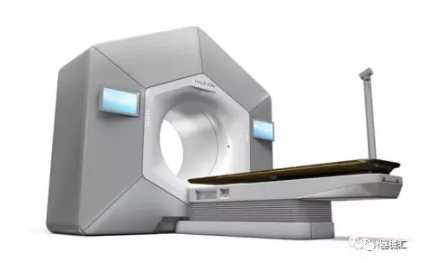

然后，瓦里安在Vienna舉辦的第36屆ESTRO大會上發布了最新的治療系統——Halcyon?。作為一個全新的設備，Halcyon?給行業帶去了耳目一新的感覺。該設備作為關注用戶體驗的典型設備，其新產品開發的立腳點和初衷，值得我們學習和感悟。
其實，關注用戶體驗，不是最近出現的新概念。盡管以前我們可能沒有對這個理念進行明確，但是無意間我們也設計了很多給用戶帶去很好的感受的技術和概念，例如FFF技術。
伴隨著大分割放療技術的應用，加速器劑量率不足而使得接受大分割放療的患者由于一次治療時間過長而出現各種不適，FFF的出現，很好的兼顧了大分割技術的采用帶來其他問題，因此我們說，我們?cè)谠O(shè)計加速器的過程中，關注用戶體驗一直在進行中。
我這里把關注用戶體驗?zāi)贸鰜恚阉x為設備正在發展的一個維度和方向，等于是把它從技術的領域提高到產品戰略的領域，其實也是有道理的。個人認為，除了瓦里安總結出來的改善病人舒適度這個需求，我們至少還可以從以下四個環節入手來考慮用戶體驗的問題。
我們先來看看以往我們的加速器差異化設計，在哪些方面遵循了這些理念。
隨著放療在腫瘤治療應用的普及，而在中國裝機量又嚴重不足的，使得我們相當長時間內不得不面臨著大量的患者需要放射治療的問題，這不可避免將導致部分醫務工作者簡化治療流程且常常工作到深夜，治療質量得不到保證，工作者也苦不堪言。因此為了緩解這個突出的矛盾，我們不得不關注以下事項和需求：
加速器的大劑量率；
加大FFF的臨床研究和普及應用；
大分割技術的推廣與應用；
最大限度地提高放療射線的利用率；

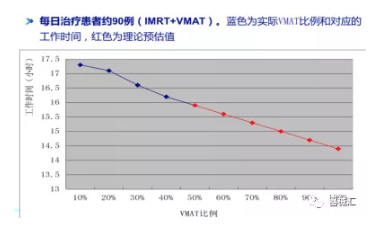

在保證治療精確性的基礎上，臨床上多應用動態調強，包括VMAT等，有助于縮短治療時間的先進技術；
治療過程的流程化；
加速器的一鍵操作；
質控的標準化。
需要說明的是，有些技術本身并不是為了加快治療速度而發展起來的，例如，大分割放療技術，其發展的本質是基于其生物效應優勢。但是我們不能否認，該技術的發展確實減少了定擺位的累計次數和時間，等于是減少了整個的治療時間，有利于在同樣多的時間里可以治療更多的患者。同樣，多采用VMAT技術，和普通IMRT相比，也能減少工作時間。如下圖所示：
所以說，盡管有些技術發展出來的初衷不是在顧及用戶的使用體驗，但是不可否認這些先進的放療手段和技術，確實照顧到了用戶的關注。
未來，基于用戶體驗的要求，我們加速器的研發除了上面提到的幾點差異化設計需求，還需要在以下方面進一步發展：
發明與創造能夠提高工作效率的新的臨床治療模式（包括閃療）；
治療過程的自動化和模式固化；
自動定位、自動QA/QC；
互聯網+；
AI的應用。
這里要插一句的是，相對于扇形束和筆形束，站在用戶體驗的角度來看，錐形束對射線的利用效率要比扇形束的高很多。這也許能夠用來解釋為什么TOMO一直未能在市場上占據主流市場的原因。同樣，本來在立體放射外科上很有優勢的用于小腫瘤治療的筆形束，如果把它用于體部大腫瘤的治療，先不說其他，至少其對射線的利用率是三者之間最低的。
總之，隨著放療的臨床要求不斷提升，所需的放療技術也隨之提升，從常規放療（Conventional RT）→調強放療（Intensity Modulated RT）→影像引導放療（Image Guided RT）→自適應放療（Adaptive RT），隨之而來的是要求治療的精度更高、正常組織的損傷更小、病人的治療過程更舒適、使用更方便，維護更簡單有效等。因此對設備的要求也更加全面，目前放療設備已經從一個以加速器為主的相對單一體系發展成以加速器+高精度MLC+高精度定位系統+影像系統+計劃軟件&信息管理軟件+各種輔助設備的綜合性治療平臺。放療產品的差異化發展維度，已經不再只是集中在加速器系統本身，更不應該只是集中在影像系統方面。關注用戶體驗，堅持夠用就好的原則，相信這必將成為我們下一輪差異化發展的領域。
